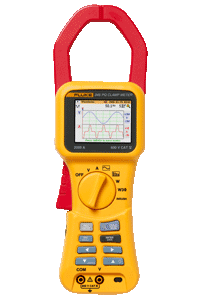

Fluke345电能质量分析仪|Fluke345钳形电能质量分析仪产品介绍：
Fluke 345这款电能质量钳型表全面融合了电能分析仪、电能质量记录仪以及钳型表的强大功能，是监测电力负载的理想工具。
Fluke345电能质量分析仪主要特点：
一. 交流/直流电流：无需切断电路即可测量交流电流（最高 1400 A）和直流电流（最高 2000 A）
二.符合最高安全标准：600 V CAT IV 电能分析仪可以用在进线口处
三.福禄克345三相电能：内置平衡负载功能，在信噪环境下准确测量：由于配备低通滤波器，即使电力负载中存在失真波形，钳型表也能进行准确的测量。
四.数据记录：可对任何电能质量参数（包括谐波）进行几分钟甚至一个多月的记录，从而发现间歇性故障
五.查看图形和生成报告：将电能分析仪与随附电能记录软件配合使用
六.Fluke 345简单易用：用于显示波形和趋势的宽大背光显示屏，方便确认电能测方式仪设置
七.检验电池：直接测量电池和直流系统的直流波动 (%)
八.排除谐波故障：以数字或图形形式分析和记录谐波
九.涌入电流：捕获和分析令人讨厌的电流波动（3 秒至 300 秒）
Fluke345电能质量分析仪|Fluke345钳形电能质量分析仪技术参数：
| 环境条件（仅限室内使用） |
| 参考条件 |
| |
所有准确度均是在 23°C ± 1°C (73.4°F ± 1.8°F) 的环境中测得的 |
|
| 操作温度 |
|
| 电流的温度系数 |
|
| 电压的温度系数 |
|
| 最高相对湿度 |
| |
温度不超过 31°C (87°F) 时为 80 %，40°C (104°F) 时线性减小到 50 % |
|
| 最高操作海拔高度 |
|
| 电气安全 |
| |
| |
IEC 61010-1 600 V CAT IV，双重或增强型绝缘，2 级污染防护 |
|
| |
|
| 最高安全工作电压 |
| 电流测量 |
非绝缘导体和接地线之间：600 V ac rms 或 dc |
| 电压测量 |
输入端子和接地线之间：600 V ac rms 或 dc；励磁相位电压之间（三角型电源配置） 825 V |
|
| |
|
| EMC |
| 幅射 |
|
| 电磁防干扰 |
| |
IEC/EN 61326-1:1997 附录 C，性能标准 B |
|
| 机械技术指标 |
| 尺寸（长 x 宽 x 高） |
| |
300 毫米 x 98 毫米 x 52 毫米（12 英寸 x 3.75 英寸 x 2 英寸） |
|
| 重量（包括电池） |
|
| 钳口 |
|
| 钳口容量 |
|
| 清洁 |
| |
可以使用浸有异丙醇的软布清洗设备。 请勿使用研磨剂或其他溶剂。 |
|
| 电流测量 (dc, dc rms, ac rms) |
| 量程 |
| |
0 至 2000 A dc 或 1400 ac rms |
|
| 自动量程调整功能 |
|
| 分辨率 |
| |
10 mA（40 A 量程） |
| |
100 mA（400 A 量程） |
| |
1 A（2000 A 量程） |
|
| 准确度：dc 和 dc rms |
| I > 10 A： |
± 1.5 % 读数 ± 5 位数字 |
| I < 10 A： |
± 0.2 A |
|
| 准确度：AVG |
| I > 10 A： |
± 3 % 读数 ± 5 位数字 |
| I < 10 A： |
± 0.5 A |
|
| 准确度：Pk |
| I > 10 A： |
± 5 % 读数 ± 5 位数字 |
| I < 10 A： |
± 0.5 A |
|
| 准确度：AHr |
| I > 10 A： |
± 2 % 读数 ± 5 位数字 |
| I < 10 A： |
± 0.5 AHr |
|
| 准确度：CF（峰值系数） |
| 1.1 ≤ CF < 3： |
± 3 % 读数 ± 5 位数字 |
| 3 ≤ CF < 5： |
± 5 % 读数 ± 5 位数字 |
| 分辨率： |
0.01 |
|
| 准确度：RPL（波动） |
| 2 % ≤ RPL < 100 %： |
± 3 % 读数 ± 5 位数字 |
| 100 % ≤ RPL < 600 %： |
± 5 % 读数 ± 5 位数字 |
| 分辨率： |
0.1 % |
| Idc > 5 A，Iac > 2 A |
|
|
| |
|
| 电压测量 (dc, dc rms, ac rms) |
| 量程 |
|
| 自动量程调整功能 |
| |
4 V / 40 V / 400 V / 750 V |
|
| 分辨率 |
| |
1 mV（4 V 量程） |
| |
10 mV（40 V 量程） |
| |
100 mV（400 V 量程） |
| |
1 V（750 V 量程） |
|
| 准确度：dc 和 dc rms |
| V > 1 V： |
± 1 % 读数 ± 5 位数字 |
| V < 1 V： |
± 0.02 V |
|
| 准确度：AVG |
| V > 1 V： |
± 3 % 读数 ± 5 位数字 |
| V < 1 V： |
± 0.03 V |
|
| 准确度：Pk |
| V > 1 V： |
± 5 % 读数 ± 5 位数字 |
| V < 1 V： |
± 0.03 V |
|
| 准确度：CF（峰值系数） |
| 1.1 ≤ CF < 3： |
± 3 % 读数 ± 5 位数字 |
| 3 ≤ CF < 5： |
± 5 % 读数 ± 5 位数字 |
| 分辨率： |
0.01 |
|
| 准确度：RPL（波动） |
| 2 % ≤ RPL < 100 %： |
± 3 % 读数 ± 5 位数字 |
| 100 % ≤ RPL < 600 %： |
± 5 % 读数 ± 5 位数字 |
| 分辨率： |
0.1 % |
| Vdc > 0.5 V，Vac > 0.2 V |
|
|
| |
| |
均为直流测量，15 Hz 至 1 kHz
最大过载 1,000 V rms
电压 rms 是真有效值测量 (ac + dc) |
|
| 谐波 |
| THD（总谐波失真） |
| 1 % ≤ THD < 100 %： |
± 3 % 读数 ± 5 位数字 |
| 100 % ≤ THD < 600 %： |
± 5 % 读数 ± 5 位数字 |
| 分辨率： |
0.1 % |
|
| DF（失真系数） |
| 1 % ≤ DF < 100 %： |
± 3 % 读数 ± 5 位数字 |
| 分辨率： |
0.1 % |
| H02 ≤ Vharm < H13： |
± 5 % ± 2 位数字 |
| H13 ≤ Vharm ≤ H30： |
± 10 % ± 2 位数字 |
|
| |
| |
所有测量最多达第 30 个谐波（第 40 个谐波适用于 15 Hz 至 22 Hz）
基波频率范围：F0 15 Hz 至 22 Hz 和 45 Hz 至 65 Hz
Vacrms > 1V |
|
| 功率测量（单相和三相）(dc, dc rms, ac rms) |
| 量程 |
| |
0 至 1650 kW dc 或 1200 kW ac |
|
| 自动量程调整功能 |
| |
4 kW，40 kW，400 kW，1650 kW |
|
| 分辨率 |
| |
1 W（4 kW 量程） |
| |
10 W（40 kW 量程） |
| |
100 W（400 kW 量程） |
| |
1 kW（1200 kW 量程） |
|
| 准确度 |
| |
2.5 % 读数 ± 5 位数字 |
| |
W1Ø < 2 kW ± 0.08 kW |
| |
W3Ø < 4 kW ± 0.25 kW |
|
