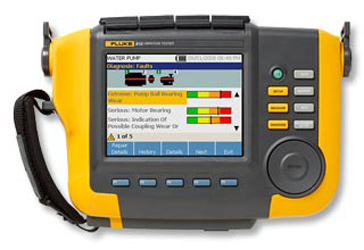

Fluke 810测振仪|福禄克810振动诊断仪|测振仪F810

Fluke 810测振仪|福禄克810振动诊断仪|测振仪F810产品简介:

Fluke 810测振仪是随身携带的振动诊断专家,新型Fluke 810振动诊断仪可帮助您查找和诊断常见机械问题并排列维修优先顺序,无需任何以前的机器历史记录。Fluke 810测振仪使用全新的振动测试方法来控制非计划的停产,防止问题反复发生,设置维修优先级,并对资源进行管理。

Fluke 810测振仪|福禄克810振动诊断仪|测振仪F810产品主要优点:

1.可通过振动诊断仪来识别和找到最常见的机械故障(轴承问题、不对中、不平衡、松动),并将维护工作重点集中于查找根本原因,从而减少非计划的停产

2.具有四个级别的故障严重性等级有助于排列维护工作的优先顺序

3.维修建议可帮助技术人员采取纠正措施

4.振动诊断仪上的相关帮助可为新用户提供实时提示和指南

5.2 GB 可扩展振动诊断仪存储器为用户的机器提供了足够空间

6.自检功能可确保最优性能和更长的工作时间

7.通过激光转速计可获得精确的机器运转速度,帮助用户充满信心地进行诊断

8.三轴加速度计比使用单轴加速度计的测量时间缩短 2/3 软件扩展了数据存储和跟踪容量

9.对有问题的设备进行故障排查,并了解故障的根本原因

10.在计划维护之前和之后对设备进行检测,并确认维修效果

11.对新设备进行调试,并确保正确安装

12.振动诊断仪提供可量化的设备状况证明,并推动在维修或更换方面进行投资

Fluke 810测振仪|福禄克810振动诊断仪|测振仪F810技术指标:



诊断技术参数
标准故障 不平衡、松动、不对中和轴承故障
振动诊断仪可以分析 电机、风机、鼓风机、皮带和链传动机构、变速箱、联轴器、离心泵、活塞泵、
滑片泵、旋桨泵、螺杆泵、螺纹/齿轮/凸轮旋转泵、活塞式压缩机、
离心式压缩机、螺旋式压缩机、直驱设备、主轴
振动诊断仪转速范围 200 rpm 至 12000 rpm
详细诊断内容 易懂的结论、故障严重性(轻微、中等、严重、极严重)、维修详情、
特征谱峰、频谱

电气技术参数
量程变换 自动
A/D 转换器 4 通道,24 位
可用带宽 2 Hz 至 20 kHz
抽样 51.2 Hz
数字信号处理功能 自动配置的抗混叠滤波器、高通滤波器、抽样、重叠、加窗、FFT 和平均
振动诊断仪采样率 2.5 kHz 至 50 kHz
动态范围 128 dB
信噪比 100 dB
FFT 分辨率 800 线
频谱窗口 汉宁窗 (Hanning)
频率单位 Hz, orders, cpm
幅值单位 in/s,mm/s,VdB(美国),VdB*(欧洲)
非易失性存储器 SD 微型存储卡,2 GB 内存 + 用户扩展存储槽(用于附加存储)

一般技术参数
振动诊断仪尺寸(高 x 深 x 宽) 18.56 cm x 7.00 cm x 26.72 cm (7.30 in x 2.76 in x 10.52 in)
振动诊断仪重量(包括电池) 1.9 kg (4.2 lb)
显示屏 ¼ VGA, 320 × 240 彩色(5.7 英寸对角)TFT LCD,带 LED 背光照明
输入/输出连接 三轴传感器连接:4 针 M12 连接器
单轴传感器连接:BNC 连接器
转速计连接:微型 DIN 6 针连接器
PC 连接:微型 "B"  USB (2.0) 连接器
振动诊断仪电池 电池类型:锂离子电池,14.8 V, 2.55 Ah
电池充电时间 :3 小时
电池放电时间 :8 小时(正常条件下)
交流适配器 输入电压:100 Vac 至 240 Vac
输入频率:50/60 Hz
操作系统 WinCE 6.0 Core
支持的语言 英语、法语、德语、意大利语、日语、葡萄牙语、简体中文、西班牙语
保修期 3 年

环境参数
振动诊断仪工作温度 0 °C 至 50 °C (32 °F 至 122 °F)
储存温度 -20 °C 至 60 °C (-4 °F 至 140 °F)
振动诊断仪工作湿度 10 % 至 95 % RH(无冷凝)
机构认证 CHINA RoHS、CSA、CE、C TICK、WEEE
电磁兼容性 EN 61326-1:2006,EN 61010:1:2001 第 2 版

传感器技术参数
传感器类型 加速度计
灵敏度 100 mV/g (± 5 %, 25 °C)
加速度范围 80 g 峰值
幅度非线性度 1%
频率响应 Z: 2 - 7,000 Hz ± 3dB
X, Y: 2 - 5,000 Hz ± 3dB
电源要求 (IEPE)  18 V dc 至 30 V dc, 2 mA 至 10 mA
偏置输出电压 12 V dc
接地 外壳接地
传感元件设计 PZT 陶瓷/剪切式
外壳材料 316L 不锈钢
安装 10-32 内六角头螺丝,2 极稀土磁体(48 磅拉力)
输出连接器 4 针,M12
匹配连接器  M12 - F4D
非易失性存储器 TEDS 1451.4 兼容
振动限值  500 g 峰值
冲击限值  5000 g 峰值
电磁灵敏度,等效 g 100 μg/高斯
密封 气密密封
温度范围 -50 °C 至 120 °C (-58 °F 至 248 °F) ± 7 %
保修期 一年
转速计技术参数
尺寸(深x宽) 2.86 cm x 12.19 cm (1.125 in x 4.80 in)
重量 96 g (3.4 oz),包括电缆
电源 由 810 振动诊断仪供电
检测 Class 2 激光二极管
范围 6.0 to 99,999 rpm
准确度 6.0 to 5999.9 rpm: ± 0.01 % 和 ± 1 字
5999.9 to 99999 rpm: ± 0.05 % 和 ± 1 字
分辨率 0.1 rpm
有效范围 1 cm 至 100 cm (0.4 in 至 39.27 in)
响应时间 1 s (> 60 rpm)
控制 测量 on/off 透明按钮
接口 6 针 Mini DIN
电缆长度 50 cm (19.586 in)
保修期 一年
转速计附件 反光带: 1.5 cm x 52.5 cm (0.59 in × 20.67 in)
Viewer PC 软件
最低硬件要求 1 GB RAM
操作系统要求 Windows XP, Vista
